| Lieu d'origine: | Jiangsu Chine |
|---|---|
| Nom de marque: | AIPREL |
| Certification: | IOS,CE,CCS,DNV |
| Numéro de modèle: | Échangeur de chaleur de vaporisateur de plat |
| Quantité de commande min: | 1 |
| Prix: | Negotiable |
| Détails d'emballage: | carton standard |
| Délai de livraison: | 1-2 semaines |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Garantie: | 12 mois | Condition: | Nouveau |
|---|---|---|---|
| Pression d'utilisation maximum: | 3.0Mpa | Application: | La CAHT, marine, transfert de chaleur, liquide au liquide et liquide à vaporiser, bière |
| Matériel de plat: | SS304/SS316/SS316L/Titanium/ALLOY C276 | Matériel de cadre: | Acier au carbone, CS/SS |
| Surligner: | coquille de vapeur et échangeur de chaleur de tube,échangeur de chaleur de coquille de plat |
||

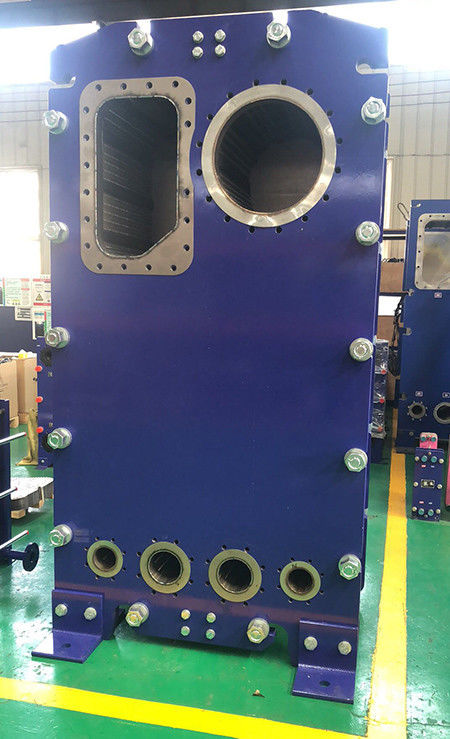

Vapeur à couche descendante d'échangeur de chaleur de vaporisateur de plat pour le traitement des eaux usées
L'échangeur de chaleur de plat est un nouveau type d'échangeur de chaleur de rendement élevé qui est fait d'une série de feuillards ondulés. Un canal rectangulaire mince est formé entre les plats, par lesquels l'échange thermique entre le liquide, le liquide et la vapeur peut être réalisé.
Avantages des échangeurs de chaleur de plat comparés aux échangeurs de chaleur de tube :
1. Efficace et économiseur d'énergie : son coefficient de transmission de chaleur est 3000-4500kcal/m2ºC* h, qui est 3-5 fois plus haut que cela des échangeurs de chaleur de SHELL-et-tube.
2. structure compacte : l'échangeur de chaleur de plat avec le même échange de secteur et thermique est seulement 1/5 de la coquille et de l'échangeur de chaleur de tube.
3. facile à nettoyer, facile à se réunir et démonter.
4. longue durée de vie : L'échangeur de chaleur de plat est pressé par inoxydable ou des plats titaniques d'alliage, qui peuvent résister à de divers médias de corrosion, et la protection en caoutchouc peuvent être remplacés à volonté.
5. adaptabilité forte : Le plat d'échangeur de chaleur de plat est un composant indépendant, peut être ajouté ou soustrait selon les conditions, peut être appliqué à un grand choix de différentes, de processus conditions.
6. Aucun croisement liquide : La rainure d'étanchéité de l'échangeur de chaleur de plat est équipée d'un canal de décharge, et toutes sortes de milieu ne seront pas dans la connivence.
Le vaporisateur de plat est un nouveau type de vaporisateur à haute efficacité qui est assemblé à partir d'une série de feuillards ondulés. Un canal rectangulaire mince est formé entre les feuilles, et la chaleur est transférée par les feuilles pour former une évaporation de la couche mince. La solution évaporée est chauffée et bouillie rapidement dans le vaporisateur, et l'évaporation conduira le liquide pour monter, formant un film liquide le long de la surface de mur d'échange thermique, faisant traverser le liquide la surface passionnée dans un film liquide, rapidement s'évaporant et se vaporisant, raccourcissant de ce fait le chauffage. Le temps de séjour augmente l'effet d'évaporation et a les caractéristiques du coefficient de transfert du feu vif, de la haute résistance d'évaporation et du temps court de contact.
Conception de bases
Les vaporisateurs de plat sont principalement basés sur la technologie de semi-soudure du vaporisateur de lever-plat. Le matériel s'évapore dans un canal avec un joint, alors que le milieu de chauffage de vapeur condense dans les canaux soudés. La solution est injectée du fond du plat. Les acheminements des produits vers le haut le long du mur du plat sous l'action d'un grand nombre de vapeur instantanée.
Application :
| Matière | Application |
| SUS304 SUS316L | Eau propre, eau de rivière, huile de nourriture, huile minérale |
| Ti | Eau de mer, eau salée, sel |
| Alliage de Hadtelloy | Acide sulfurique concentré, acide chlorhydrique, acide phosphorique |
| Nickel | Soude de caustique de haute température et de forte concentration |
| Matière | Application | Temp travaillant |
| NBR | L'eau, eau de mer, huile minérale, eau salée | -15-130℃ |
| BNBR | Huile minérale à hautes températures, l'eau à hautes températures | 15-140℃ |
| EPDM | Eau chaude, vapeur, acide, alcali | -25-150℃ |
| Viton/caoutchouc de fluor | Acide, alcali, huile minérale, graisse et fioul, etc. forts. | 5-200℃ |
| LE NÉOPRÈNE | Acide, alcali, huile minérale, hydrocarbure aliphatique de faible poids moléculaire | 35-130℃ |
| Silicium en caoutchouc | Haute température et quelques médias corrosifs | 65-200℃ |
