| Lieu d'origine: | Jingsu Chine |
|---|---|
| Nom de marque: | AIPREL |
| Certification: | CE,CCS,DNV,ISO |
| Numéro de modèle: | Plaquez le type échangeur de chaleur de condensateur |
| Quantité de commande min: | 1 |
| Prix: | Negotiable |
| Détails d'emballage: | carton standard |
| Délai de livraison: | 1-2 semaines |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 100 ensembles par mois |
| Condition: | Nouveau | Garantie: | 12 mois |
|---|---|---|---|
| Pression d'utilisation maximum: | 3.0Mpa | Application: | Pièces de réfrigération, pharmaceutiques, transfert de chaleur, puissance, la CAHT |
| Matériel de plat: | Hastelloy, C276, nickel titanique, 904L, 254SMO, ss304, ss316 | ||
| Surligner: | condensateur d'échangeur de chaleur de plat,échangeur de chaleur de cadre de plat |
||

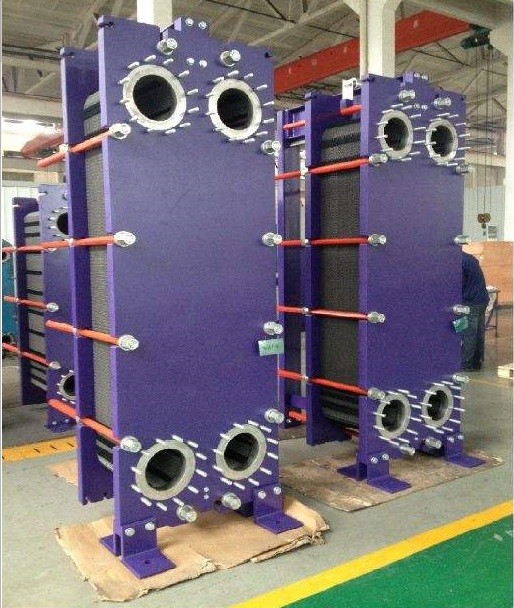

Plaquez le type échangeur de chaleur de condensateur avec la garniture pour l'industrie de rendement élevé
Caractéristique
1. Coefficient de transfert du feu vif
5. Il peut contenir toutes sortes de produits pour empêcher le blocage
6. Aucun point de contact en métal entre les plats, évitant absolument l'occurrence de l'angle mort
7. L'épaisseur du plat de 0.4mm-1.0mm favorise renforcer la rigidité du plat
8. Minimize encrassant le taux, le numéro de plaque et le coût.
Le plat Condeer est un genre d'échangeur de chaleur de plat.
Le refroidisseur à plaques se compose principalement de deux parts : un cadre et un plat. Des feuilles faites de divers matériaux sont pressées dans des plissements de diverses formes par de divers types d'outils abrasifs, et des trous angulaires sont formés dans les quatre coins des feuilles pour le chemin d'écoulement du milieu, les feuilles la périphérie et le trou faisant le coin sont scellés par un joint en caoutchouc. Le cadre se compose de plaque de pression fixe, de tiges de plaque de pression, supérieures et inférieures mobiles de guide et des boulons de fixage. Le refroidisseur à plaques est employé pour monter le plat d'une façon superposée à une pression fixe. Plat serré, plaque de pression mobile au milieu, et alors maintenu avec maintenir des boulons. Un canal rectangulaire mince est formé entre les diverses feuilles, et l'échange thermique est effectué par les demi feuilles. Comparé au refroidisseur conventionnel de SHELL-et-tube, le coefficient de transmission de chaleur est beaucoup plus haut sous la même résistance d'écoulement et pompe la puissance, et il y a une tendance de remplacer le refroidisseur de tube dans la marge applicable.
Conception de bases
Un condensateur de plat est un condensateur développé pour la vapeur de condensation basée sur des états de système d'une évaporation ou de distillation sous vide. Le condensateur de plat basé sur la technique de semi-soudure se compose du paquet et des garnitures spéciaux de plat. Le milieu de refroidissement est réchauffé dans un canal avec une garniture, et la vapeur est condensée dans le canal de soudure. La vapeur a une grande admission et un petit débouché condensat.
Applications recommandées
Le condensateur de plat est principalement employé en même temps qu'un vaporisateur de plat comme condensation de vapeur dans un système d'évaporation ou de distillation. Par exemple, la condensation de la vapeur dans le système d'évaporation d'effet du sirop 3, la condensation de la vapeur dans le système d'évaporation d'effet du jus 3, et la condensation de la vapeur dans le système à effets multiples d'évaporation de la concentration en éthanol dans l'industrie d'éthanol, et semblable. Le condensateur de plat est employé dans de plus en plus des occasions de condensation dues à son effet d'échange du feu vif, bas coût des intrants et opération commode d'entretien.
| Type | Condensateur de plat |
| Matériel de plat | Ti/SS316/SS303 ou OEM |
| Matériel de garniture | NBR/EPDM |
| Marque | GOJE |
| Application | Processus industriel |
Quels sont les avantages du condensateur de plat ?
1. Rendement élevé et économie d'énergie : 3 à 5 fois plus haut que l'efficacité de la chaleur de l'échangeur de chaleur de SHELL-et-tube.
2, structure compacte : des plats d'échangeur de chaleur de plat sont étroitement arrangés, comparé à d'autres types d'échangeur de chaleur, l'échangeur de chaleur de plat a moins de surface au sol et espace.
3. Facile à nettoyer et démonter : L'échangeur de chaleur de plat maintient de plaque de presseur en maintenant des boulons, ainsi il est commode de démonter et se réunir.
4, longue durée de vie : l'échangeur de chaleur de plat est fait de plat inoxydable ou titanique d'alliage, peut résister à un grand choix de médias corrosifs, des protections en caoutchouc peuvent être remplacées à volonté, et peuvent être facilement installées, démontées et réparées.
5. Adaptabilité : Le plat d'échangeur de chaleur de plat est un composant indépendant, qui peut être augmenté ou diminué selon des conditions, et a de diverses formes ; il peut être appliqué à de diverses conditions de différents processus.
