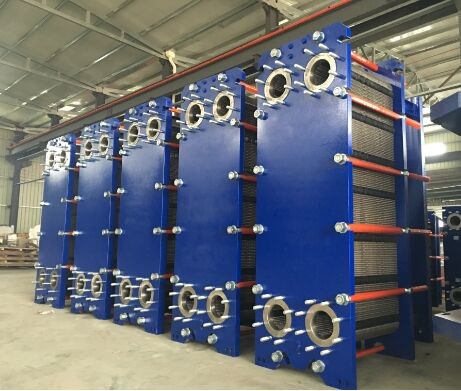

Échangeur de chaleur de cadre de plat de la garniture 316L 3.0MPa de NBR

Économiseur de fabrication professionnel d'échangeur de chaleur de plat pour l'industrie chimique et la réfrigération

L'échangeur de chaleur de plat se compose d'un paquet de plaques de métal ondulées avec des hublots pour le passage des deux fluides entre lesquels le transfert de chaleur aura lieu. Le paquet de plat est assemblé entre un plat de cadre de difficulté et une plaque de pression mobile et comprimé en serrant des boulons. Les plats sont équipés d'une garniture qui scelle le canal inter de plat et dirige les fluides dans les canaux alternatifs. Le nombre de plats est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de la température. Les plissements de plat favorisent la turbulence liquide et soutiennent les plats contre la différence de pression. Le plat de cadre et la plaque de pression sont suspendus d'une barre de transport supérieure et situés près d'une barre de guidage inférieure, qui sont fixées à une colonne de soutien. Des connexions sont situées dans le plat de cadre ou, si ou les deux fluides font plus qu'un monopasse dans l'unité, dans le cadre et les plaques de pression.

.

Transfert de chaleur efficace
Les échangeurs de chaleur de plat-et-cadre de Gasketed (GPHEs) fournissent au transfert de chaleur efficace dans l'équipement compact une petite empreinte de pas - beaucoup plus petite et plus efficace que des échangeurs de chaleur de SHELL-et-tube.

Avantage :

Comparant à d'autres autres types d'échangeur de chaleur, les échangeurs de chaleur de plat ont une plus grande superficie. Ils se composent d'un certain nombre de plaques de métal minces comprimées ensemble. La garniture est fixée au plat de transfert de chaleur avec le canal d'écoulement de formes et le joint d'actes vers le haut du fluide. Les différents matériaux ont différents canaux et dans leur chemin respectif d'écoulement alternativement. Ils ne couleront pas à l'extérieur. Le nombre du plat de transfert de chaleur est déterminé selon la quantité de fluide, les propriétés physiques du fluide, la chute de pression et l'état thermique. Chaque plat est ridé pour augmenter le secteur maximum de transfert de chaleur.

Structure d'échangeur de chaleur de plat de garniture :

L'échangeur de chaleur de plat se compose par le plat de transfert de chaleur, garniture de cachetage, plat de compression, à travers la barre de guide, le pilier, les boulons de poignée et d'autres parties principales.

• Introduction au matériel et à l'application de feuille :

  　　　　　

  matériel	application
  SUS304/SUS316L	L'eau épurée, eau de rivière, huile de nourriture, huile minérale
  Ladium titanique/copain	Eau de mer, eau salée, substance salinized
  Alliage de Hadtelloy/C-276	Acide sulfurique concentré, acide chlorhydrique, acide phosphorique
  Ni/nickel	Soude de caustique de haute température et de forte concentration



•

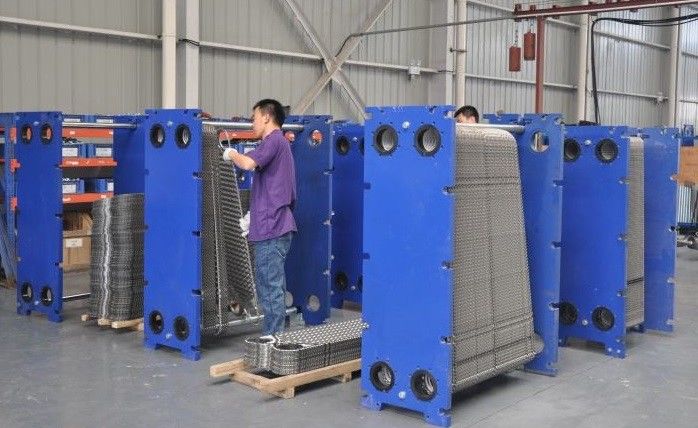

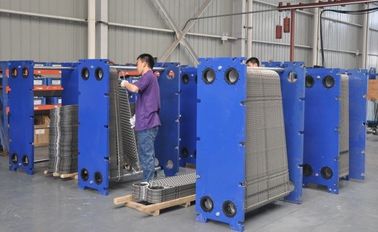

  Avec toutes les usines ensemble de plus de 100 000 mètres carrés, produisant plus de 20 000 échangeurs de chaleur et milloins des accessoires d'échangeur de chaleur, nous faisant un des plus grands fabricants d'équipement et d'accessoires de l'échange thermique du monde.
