| Lieu d'origine: | Jiangsu Chine |
|---|---|
| Nom de marque: | AIPREL |
| Certification: | ISO |
| Numéro de modèle: | TRANTER |
| Quantité de commande min: | 1 |
| Prix: | Negotiable |
| Détails d'emballage: | carton standard |
| Délai de livraison: | 1-2 semaines |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 10 000 unités par mois |
| Garantie: | 1 an | Pression d'utilisation maximum: | 2,0 MPA |
|---|---|---|---|
| Structure: | Échangeur de chaleur de plat | Condition: | Nouveau |
| Application: | Chauffant ou se refroidissant, transfert de chaleur, la CAHT, pièces de réfrigération, Heater Parts | Matériel de garniture: | EPDM, HNBR, FKM, NBR EPDM FKM, FDA Stan |

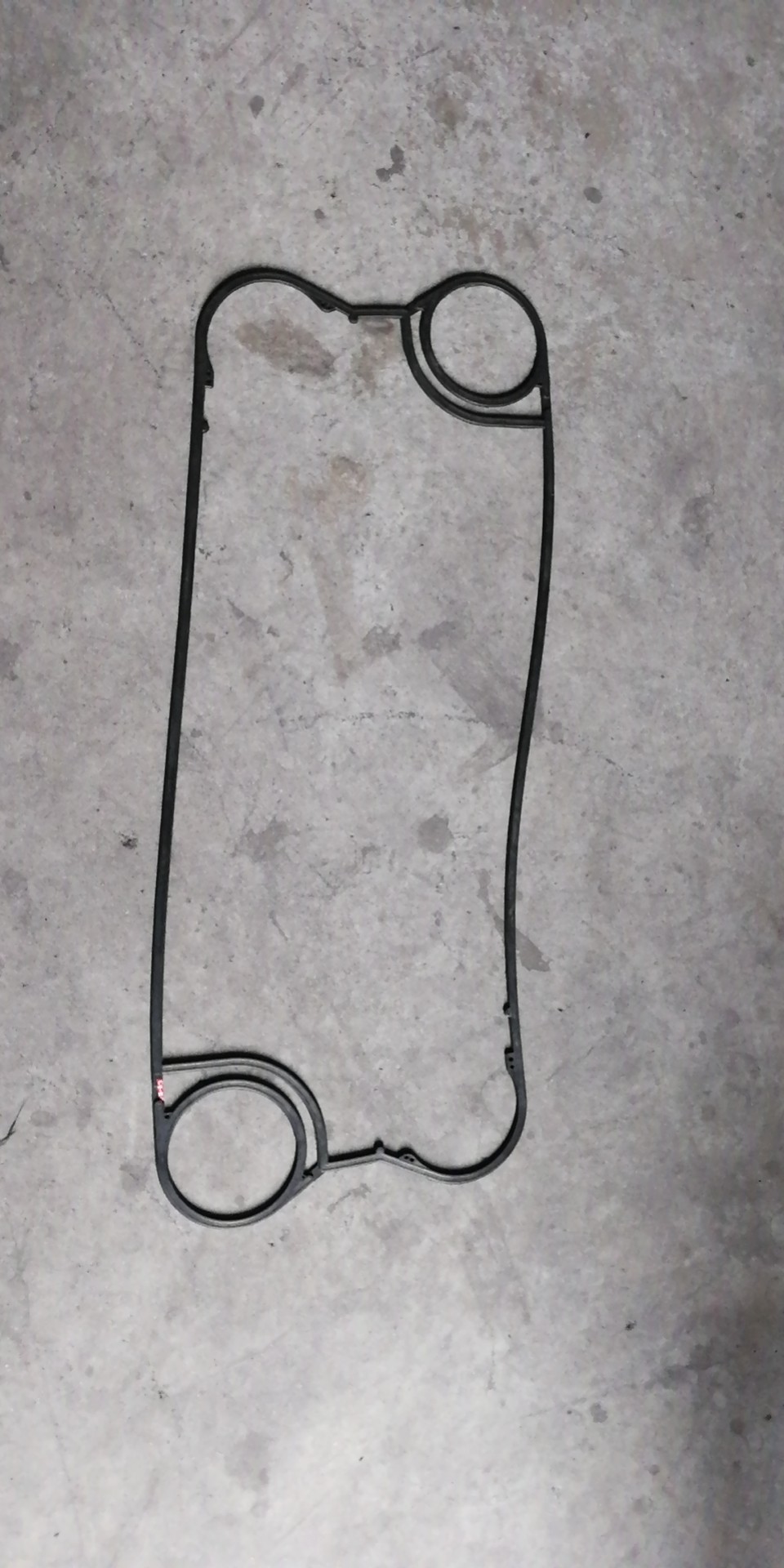

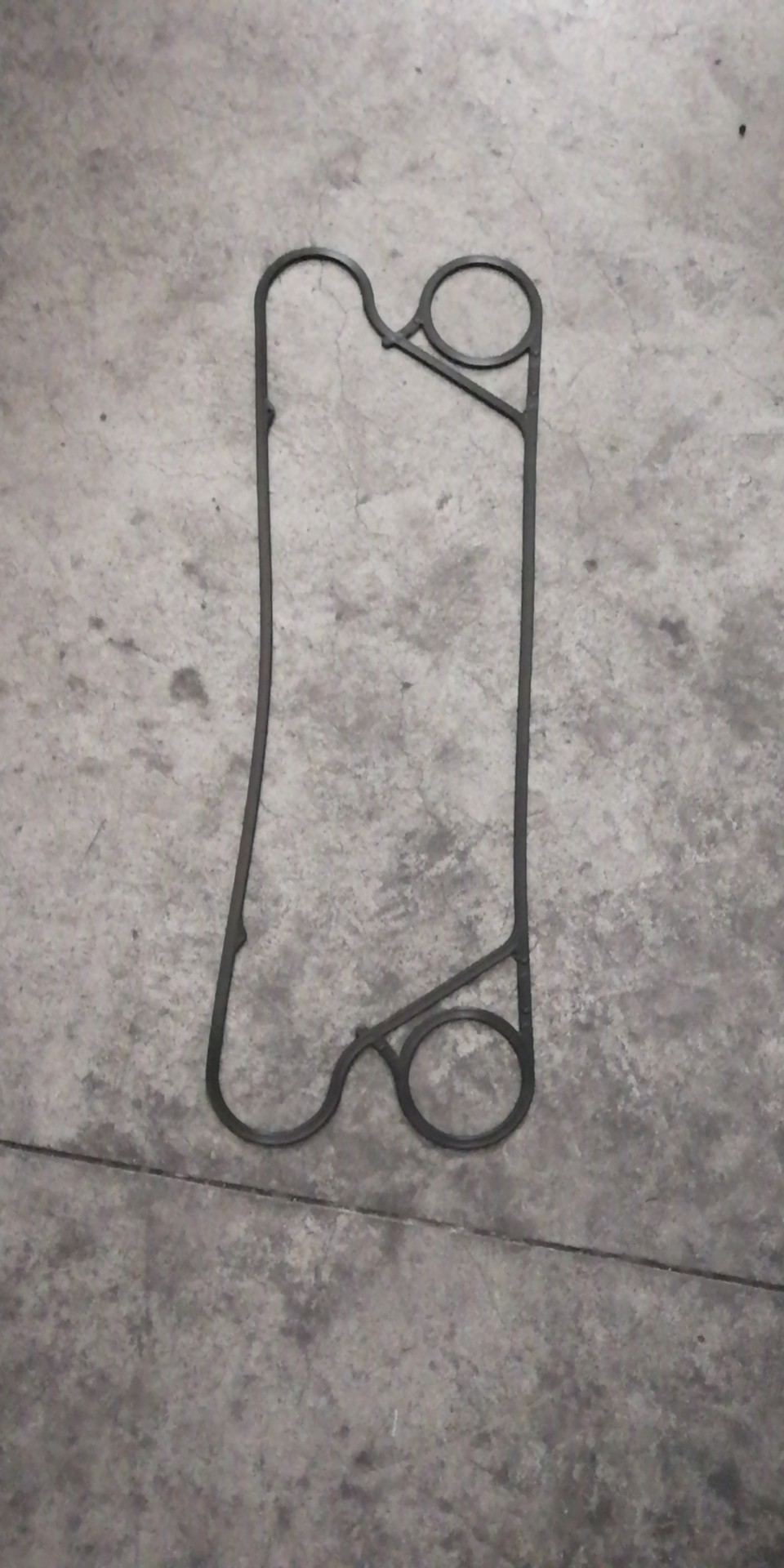

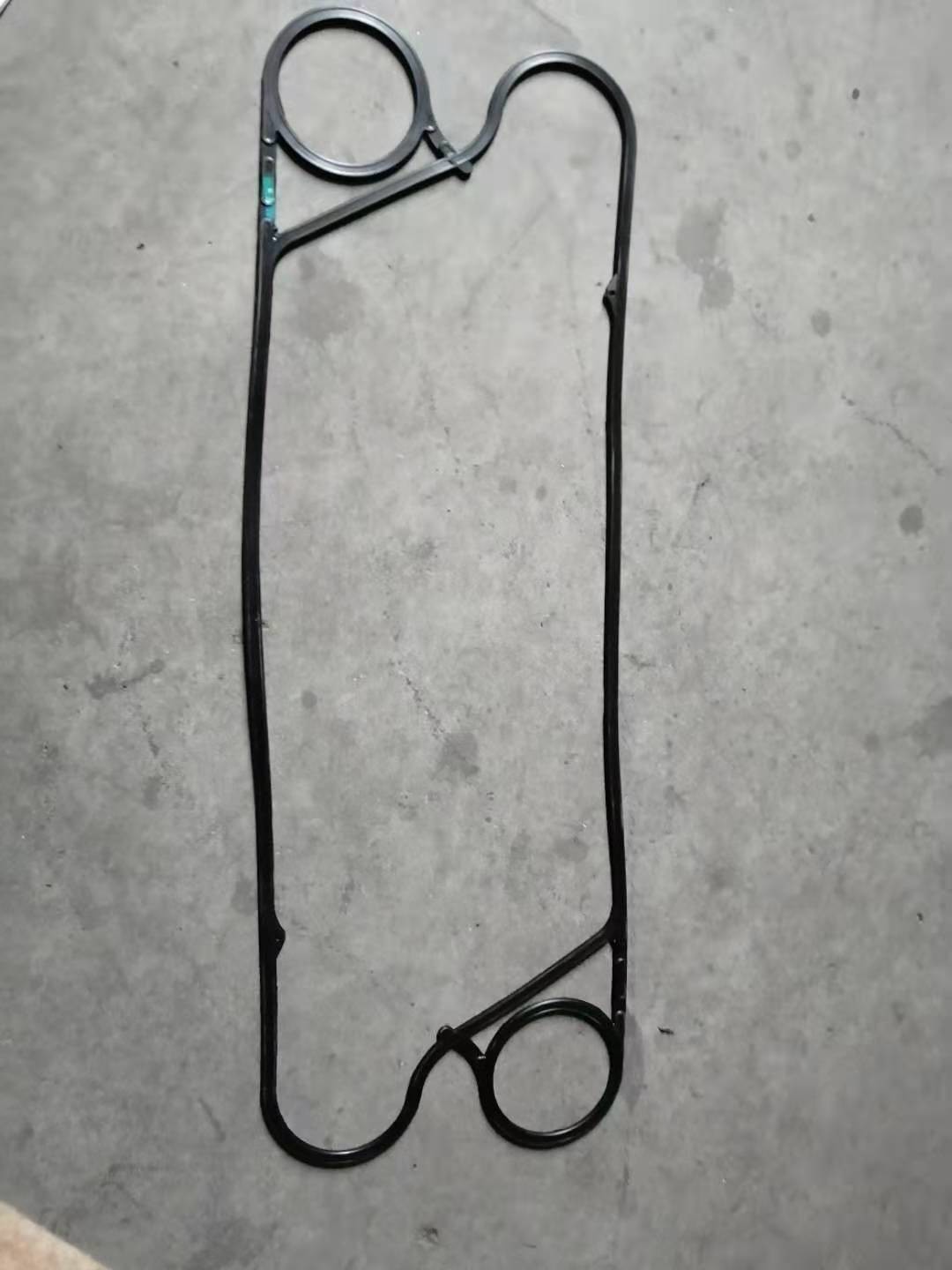

| Surligner: | Garnitures d'échangeur de chaleur GLP13,Garnitures d'échangeur de chaleur d'EPDM,garnitures d'échangeur de chaleur 2.0Mpa |
||
1. Coefficient de transfert du feu vif
2. Petite empreinte de pas et entretien facile
3. utilisation sûre et fiable
4. moins de perte de résistance
5. moins de perte de chaleur
6. favorisant l'utilisation des sources de chaleur de basse température
7. échange thermique moyen multiple
8. facile à nettoyer et rapide
| Marque/fabricant | Série |
| TRANTER | GCD006, GCD012, GLD013, GLP013, GCD018, GCP026, GCD030, GCP030, |
| GCP051, GCP054, GCD054, GCD055, | |
| SWEP | GCP060, GCD065, GCD018, GC8, GC12, GL13, GC26, GC30, GC42, GC51, GC60, |
| GL145, GL205, GL230, GL330, | |
| GX7, GX12, GX18, GX26, GX42, GX51, GX60, GX64, GX85, GX91, | |
| GX100, GX118, GX140, GX145, GXD012, GXP018, | |
| GX026, GXD026, GXP026, GXP037, GXD037, | |
| GX042, GXD042, GXP042, GX051, GXP051, GXD051, | |
| GXD060, GXD064, GXD085, GXD091, GXD100, GXP118, GXD140, GXD145, | |
| GFP030, GFP050, GF057, GFP057, GFP080, GFP097, GF097, | |
| GFP100, GFP180, GFP187, GF187, | |
| S3, S8, HX12, HXD012, HX25, HX50, HXD050, HX85, HXD085, HX180, HXD180, HXD145, | |
| GM56, GM59, GM138, GM257, GM276, | |
| TW5, TW10, TW18, | |
| UX01, UX05, UXP005, UXP010, UXP060, UX06T, UX10, UX20, UX40, UXP200, UXP400, | |
| UX80, UXP81, UX801, UXP900, | |
| G12, G28, G30, G48, G50, G55, G65, G66, G75, G78, G85, | |
| G95, G25, G52, G58, G102, G108, G153, G157, G158, G159, | |
| G214, G234, G254, G274, G322, G342, G52, G58, G65, | |
| GF138, GF257, GF276, GF59, MF138, MF257, MF276, MF56, MF59 |
Conditions de fonctionnement matérielles et de garniture :
| Matériel | Application | la température fonctionnante |
| NBR | L'eau, eau de mer, huile minérale, eau salée | -15-130℃ |
| HNBR | Huile minérale à hautes températures, l'eau à hautes températures | 15-140℃ |
| EPDM | L'eau, eau chaude, vapeur, acide, alcali | -25-150℃ |
| Viton/caoutchouc de fluor | Acide fort, alcali fort, huile minérale, graisse et fioul, etc. | 5-200℃ |
| LE NÉOPRÈNE | Acide, alcali, huile minérale, hydrocarbure aliphatique de faible poids moléculaire | 35-130℃ |
| Silicium en caoutchouc | Haute température et quelques environnements corrosifs | 65-200℃ |

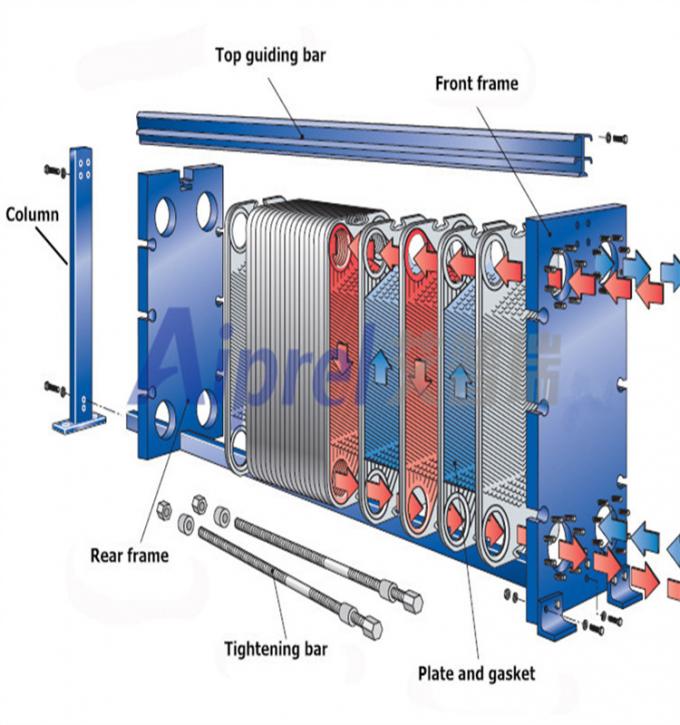

L'échangeur de chaleur de plat se compose d'un paquet de plaques de métal ondulées avec des hublots pour le passage des deux fluides entre lesquels le transfert de chaleur aura lieu. Le paquet de plat est assemblé entre un plat de cadre de difficulté et une plaque de pression mobile et comprimé en serrant des boulons. Les plats sont équipés d'une garniture qui scelle le canal inter de plat et dirige les fluides dans les canaux alternatifs. Le nombre de plats est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de la température. Les plissements de plat favorisent la turbulence liquide et soutiennent les plats contre la différence de pression. Le plat de cadre et la plaque de pression sont suspendus d'une barre de transport supérieure et situés près d'une barre de guidage inférieure, qui sont fixées à une colonne de soutien. Des connexions sont situées dans le plat de cadre ou, si ou les deux fluides font plus qu'un monopasse dans l'unité, dans le cadre et les plaques de pression.
| MATÉRIEL DE PLAT | SS304, SS316, 254SMO, 904L, C276, titane, nickel, Incoloy825 |
| ÉPAISSEUR DE PLAT | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| GARNITURE MTERIAL | EPDM, NBR, HNBER, HEPDM, FKW |
| ENSEMBLE DE GARNITURE | Coupez dessus, fermez à clef dedans, attachez, collé |
| MATÉRIEL DE CADRE | Acier au carbone, acier inoxydable, manteau d'acier inoxydable |
| BEC | Bride, insertion en caoutchouc, insertion en métal, fil, bride |
| TAILLE DE CONNEXION | DN15~DN500 |
| NORME DE CONNEXION | Custiomized |
| COULEUR | Custiomized |
| APPLICATION | La CAHT, puissance, Suger, marine, produit chimique, etc. |
En raison de l'incertitude de la sélection et de la conception d'échangeur de chaleur, le prix montré est une gamme. Pour des détails, entrez en contact avec svp le service à la clientèle. Si vous ne communiquez pas pendant la période précédente, le service à la clientèle ne peut pas l'accepter.
Avantage :
Comparant à d'autres autres types d'échangeur de chaleur, les échangeurs de chaleur de plat ont une plus grande superficie. Ils se composent d'un certain nombre de plaques de métal minces comprimées ensemble. La garniture est fixée au plat de transfert de chaleur avec le canal d'écoulement de formes et le joint d'actes vers le haut du fluide. Les différents matériaux ont différents canaux et dans leur chemin respectif d'écoulement alternativement. Ils ne couleront pas à l'extérieur. Le nombre du plat de transfert de chaleur est déterminé selon la quantité de fluide, les propriétés physiques du fluide, la chute de pression et l'état thermique. Chaque plat est ridé pour augmenter le secteur maximum de transfert de chaleur.
Introduction de fabricant d'échangeur de chaleur de plat :
