Aperçu Produitsgarnitures d'échangeur de chaleuragrafe d'égal d'échangeur de chaleur de plat de 0.8mm sur la garniture d'Epdm

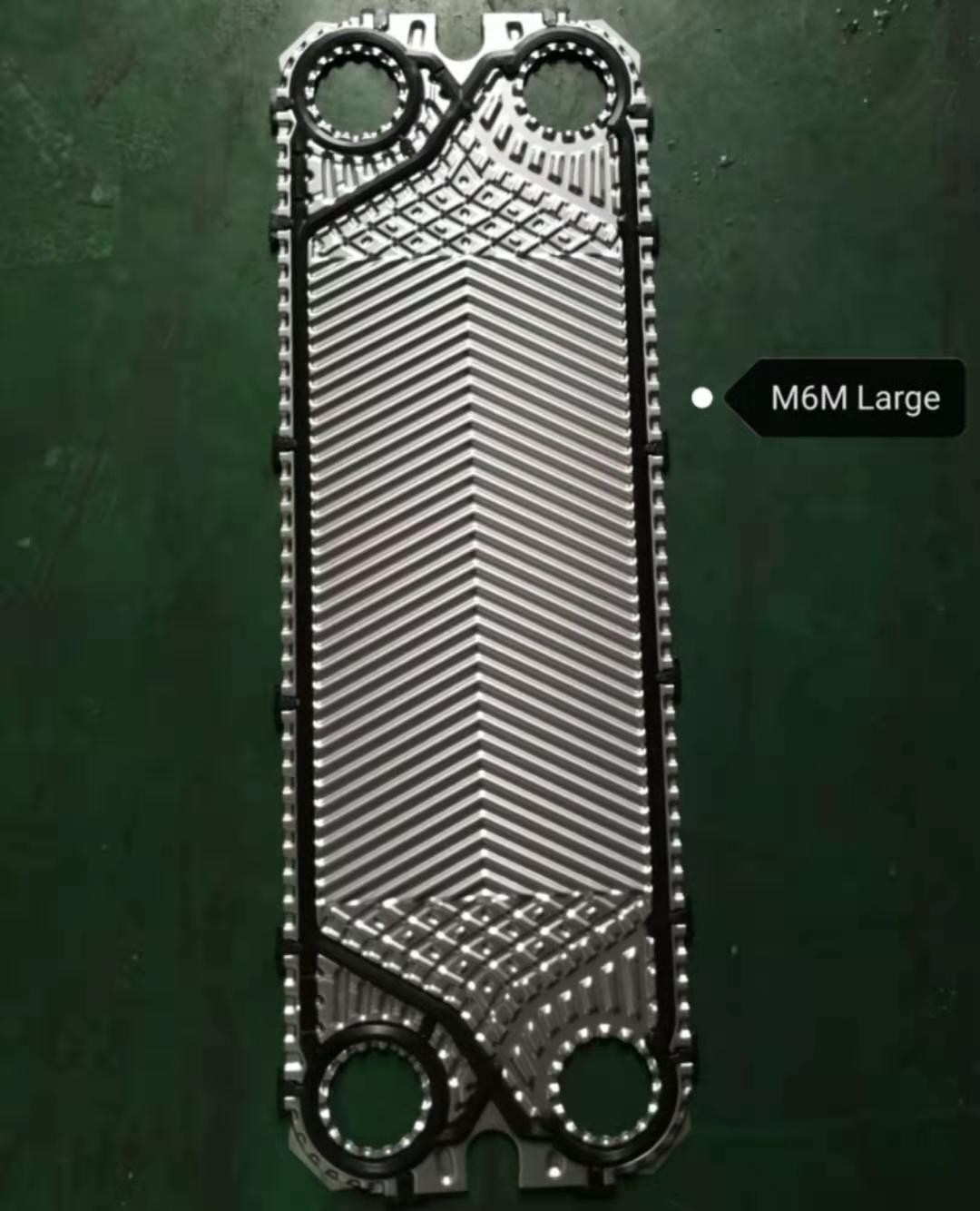

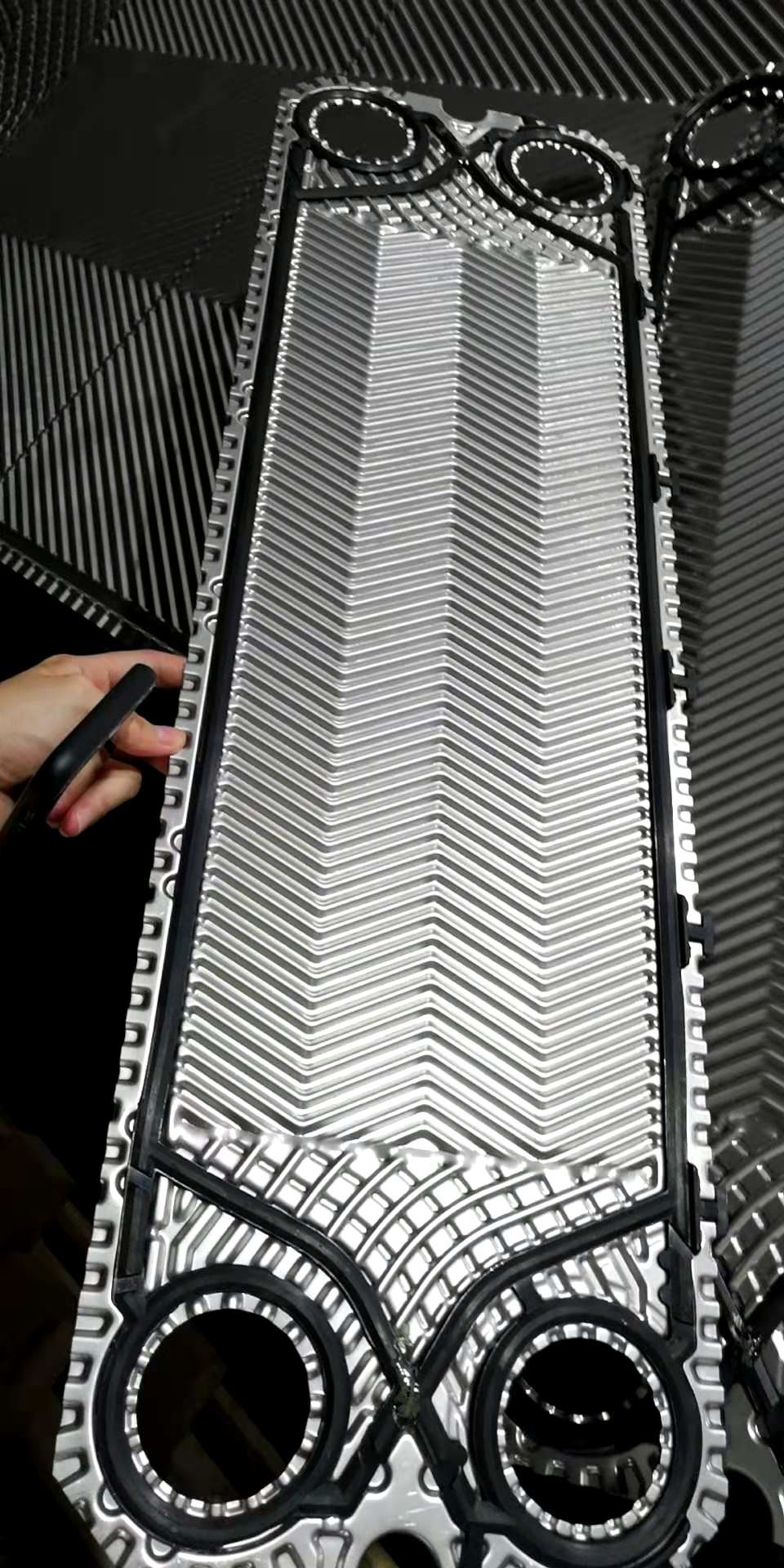

agrafe d'égal d'échangeur de chaleur de plat de 0.8mm sur la garniture d'Epdm

0.8mm Plate Heat Exchanger Equal Clip On Epdm Gasket
0.8mm Plate Heat Exchanger Equal Clip On Epdm Gasket
0.8mm Plate Heat Exchanger Equal Clip On Epdm Gasket 0.8mm Plate Heat Exchanger Equal Clip On Epdm Gasket
Informations de base
Lieu d'origine: Jiangsu Chine
Nom de marque: AIPREL
Certification: ISO9001
Numéro de modèle: M6M
Quantité de commande min: 1
Prix: Negotiable
Détails d'emballage: carton standard
Délai de livraison: 1-2 semaines
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 10 000 ensembles par mois
Contactez
Type: Garniture Application: Heater Parts, pièces de réfrigération, échange vehical et thermique universel, processus de chauffag
Garantie: 1 an Matériel de garniture: EPDM, NBR, HEPDM, FKW, HNBR, NBR-HT
épaisseur de plat: 0.5/0.6/0.8mm, 1mm, 0.5mm à 0.7mm disponibles Pression maximum: 2MPa (barre 20)
Milieu: Milieu de pureté, pétrole, gaz, air, l'eau
Surligner:

Agrafe égale sur la garniture d'Epdm

,

Garniture d'Epdm d'échangeur de chaleur

,

garniture d'Epdm de plat de 0.8mm

agrafe sur la garniture d'epdm pour l'égal d'échangeur de chaleur avec l'ALPHA M6M

En tant qu'un fabricant et vendeur professionnels de plat d'échangeur de chaleur de plat, AIPREL peut produire la majeure partie de la même garniture de plat d'échangeur de chaleur de plat de spécifications matérielles et d'échangeur de chaleur de loin, et fournir des services loin alternatifs de pièces pour plus que des centaines de sociétés d'application.



Nous fournit des garnitures d'échangeur de chaleur d'ALPHA et des remplacements de plats. Modèle List d'ALPHA en tant que ci-dessous.



agrafe d'égal d'échangeur de chaleur de plat de 0.8mm sur la garniture d'Epdm 0



(ALPHA)
Série d'ALPHA Région de plat (² de m)

Longueur de plat

(millimètre)

Largeur de plat

(millimètre)

Distance centrale longitudinale

(millimètre)

Distance centrale transversale

(millimètre)

Diamètre

(millimètre)
ALPHA M3 0,032 431 125,5 357 60 25
ALPHA M6 0,14 750 250 640 140 60
ALPHA M6-M 0,14 750 250 640 140 60
ALPHA M10-B 0,24 879 375 719 223 100
ALPHA M10-M 0,22 879 375 719 223 100
ALPHA M15-B 0,62 1500 500 1294 298 140
ALPHA M15-M 0,62 1500 500 1294 298 140
ALPHA M20-M 0,85 1750 625 1478 365 205
ALPHA MX25B 1,5 2250 750 1939 439 230
ALPHA MX25M 1,5 2250 750 1939 439 230
ALPHA M30 1,85 2245 995 1845 595 325
ALPHA CLIP6 0,18 1000 250 859 130 51
ALPHA CLIP8 0,38 1250 375 1095 220 78
ALPHA CLIP10 0,62 1500 500 1324 324 100
ALPHA TS6-M   505 327 380 200 80
ALPHA TL6       1036 150
ALPHA TL10       1338 225
ALPHA TL10P       1338 225
ALPHA T20-B 0,9 1750 625 1478 353 205
ALPHA T20-BW
ALPHA T20-M 0,85 1750 625 1478 365 205
ALPHA T20-MW
ALPHA T20-P
ALPHA TS20-M 0,283 900 625 698 363 195
ALPHA T50M
ALPHA P-01   431 126,5 357 60 32
ALPHA P-2 0,2 710 248 593 135 65
ALPHA P5 0,14 800 325     55
ALPHA P12
ALPHA P13 0,18 920 290 800 165 60
ALPHA P14       1032 264
ALPHA P15 0,53 1372 500 1200 324 115
ALPHA P16 0,8 1360 795 1200 530 175
ALPHA P17 1,41 2080 795 1865 530 175
ALPHA P20
ALPHA P21 0,12 715 250 591 135 70
ALPHA P22 0,2 710 248 593 135 65
AGRAFE DE L'ALPHA P22 0,12 715 250 591 135 70
ALPHA P26 0,12 715 250 591 135 70
ALPHA P30   630 122 570 50 25
ALPHA P31 0,32 1154 430 945 230 120
ALPHA P32 0,32 1154 430 945 230 120
ALPHA P36 0,32 1154 430 945 230 120
ALPHA P41
ALPHA P45       1200 324
ALPHA P171 1,41 2080 795 1865 530 175
ALPHA PAR01
ALPHA PAR22
ALPHA T200
ALPHA P225
ALPHA P252
ALPHA P132 0,18 920 290 800 165 60
ALPHA P135       800 165
ALPHA A3   630 122 570 50 25
ALPHA A10       1205 290
ALPHA A10B 0,24 873 388,5 703 234 100
ALPHA A15       1315 350
ALPHA A15B 0,75 1558 588,5 1315 350 160
ALPHA A20 1,07 1835 715 1550 430 200
ALPHA A20B 1,07 1843 718,5 1550 430 210
ALPHA A30   2190 890 1845 540 300
ALPHA A35 2 2303 1220 1850 765 350
ALPHA AK20 0,5 1220 669 930 365 210
ALPHA AM10 0,43 1247 487 1046 290 100
ALPHA AM20 0,79 1754 669 1450 365 200
ALPHA AM20B 0,79 1754 669 1450 365 210
ALPHA AM20BFM
ALPHA AM20HBM
ALPHA AM20SFM
ALPHA AX30 1,58 2208,5 909 1836 540 285
ALPHA AX30B
ALPHA H7 0,4 1233 425,5 1054 254 80
ALPHA H10 0,65 1482 533,5 1221 348 100
ALPHA JWP26 0,12 715 250 591 135 70
ALPHA JWP36 0,32 1154 430 945 230 120
ALPHA MA30M 1,5 2250 1000 1811 561 332
ALPHA MA30S   2232 970 1815 555 295
ALPHA MS6
ALPHA MS10
ALPHA MS15
ALPHA EC350
ALPHA EC500
ALPHA EC650
ALPHA EC700
ALPHA M6MW       640 140
ALPHA M6MX       640 140
ALPHA M6MD       640 140
ALPHA M10BW 0,24 879 375 719 223 100
ALPHA M10BD
ALPHA M10BWREF
ALPHA M20MW       1478 353
ALPHA MK15BW
ALPHA M15F
ALPHA M15E
ALPHA MA30W
ALPHA A15BW 0,75 1150 585 1315 350 160
ALPHA AX30BW
ALPHA AM20DW



L'échangeur de chaleur de plat se compose d'un paquet de plaques de métal ondulées avec des hublots pour le passage des deux fluides entre lesquels le transfert de chaleur aura lieu. Le paquet de plat est assemblé entre un plat de cadre de difficulté et une plaque de pression mobile et comprimé en serrant des boulons. Les plats sont équipés d'une garniture qui scelle le canal inter de plat et dirige les fluides dans les canaux alternatifs. Le nombre de plats est déterminé par le débit, les propriétés physiques des fluides, la chute de pression et le programme de la température. Les plissements de plat favorisent la turbulence liquide et soutiennent les plats contre la différence de pression. Le plat de cadre et la plaque de pression sont suspendus d'une barre de transport supérieure et situés près d'une barre de guidage inférieure, qui sont fixées à une colonne de soutien. Des connexions sont situées dans le plat de cadre ou, si ou les deux fluides font plus qu'un monopasse dans l'unité, dans le cadre et les plaques de pression.

750800



MATÉRIEL DE PLAT SS304, SS316, 254SMO, 904L, C276, titane, nickel, Incoloy825
ÉPAISSEUR DE PLAT 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm
GARNITURE MTERIAL EPDM, NBR, HNBER, HEPDM, FKW
ENSEMBLE DE GARNITURE Coupez dessus, fermez à clef dedans, attachez, collé
MATÉRIEL DE CADRE Acier au carbone, acier inoxydable, manteau d'acier inoxydable
BEC Bride, insertion en caoutchouc, insertion en métal, fil, bride
TAILLE DE CONNEXION DN15~DN500
NORME DE CONNEXION Custiomized
COULEUR Custiomized
APPLICATION La CAHT, puissance, Suger, marine, produit chimique, etc.



En raison de l'incertitude de la sélection et de la conception d'échangeur de chaleur, le prix montré est une gamme. Pour des détails, entrez en contact avec svp le service à la clientèle. Si vous ne communiquez pas pendant la période précédente, le service à la clientèle ne peut pas l'accepter.

_2019017130854__20190117130854_





Avantage :

Comparant à d'autres autres types d'échangeur de chaleur, les échangeurs de chaleur de plat ont une plus grande superficie. Ils se composent d'un certain nombre de plaques de métal minces comprimées ensemble. La garniture est fixée au plat de transfert de chaleur avec le canal d'écoulement de formes et le joint d'actes vers le haut du fluide. Les différents matériaux ont différents canaux et dans leur chemin respectif d'écoulement alternativement. Ils ne couleront pas à l'extérieur. Le nombre du plat de transfert de chaleur est déterminé selon la quantité de fluide, les propriétés physiques du fluide, la chute de pression et l'état thermique. Chaque plat est ridé pour augmenter le secteur maximum de transfert de chaleur.

Introduction de fabricant d'échangeur de chaleur de plat :



Aiprel se spécialise dans des échangeurs de chaleur, des accessoires d'échangeurs de chaleur, la fabrication, des ventes, et le service.
Nous sommes un fabricant original véritable de PHE avec tous les composants sommes produits en notre propres usine et produits finaux complets.
Nous avons passé l'ISO9001 : 2000 certification de système de qualité, ISO14001 : Certification de qualité de système 2004 environnemental. Notre capital social est terminé 50,00 millions, et revenu annuel de RMB 200 millions.
Tranter plaque le remplacement pour l'échangeur de chaleur de plat
Avec toutes les usines ensemble de plus de 100 000 mètres carrés, produisant plus de 20 000 échangeurs de chaleur et milloins des accessoires d'échangeur de chaleur, nous faisant un des plus grands fabricants d'équipement et d'accessoires de l'échange thermique du monde.
Tranter plaque le remplacement pour l'échangeur de chaleur de plat
Nous pouvons également produire des pièces de rechange spécifiques pour différents produits de marque. Les garnitures et les plats de rechange conviennent à l'ALPHA, au GEA, à l'APV, au Viacrb, au Sondex, au SWEP, au Funke, au Hisaka, au sigma, à l'Accessen, etc. en 2012, Aiprel ont établi son centre de service d'échangeur de chaleur pour effectuer l'entretien des échangeurs de chaleur de plat, du nettoyage chimique, de l'essai, de la rénovation et d'autres services. En outre, Aiprel déploie le réseau de service global pour aller bien à un expert en matière global de service d'échangeur de chaleur et pour répondre des clients à tout moment n'importe où.
